연구 데모
IFC 모델에서
BIM · KDS · OPENSEESPY
IFC 모델에서
KDS 구조해석 근거까지,
하나의 흐름으로.

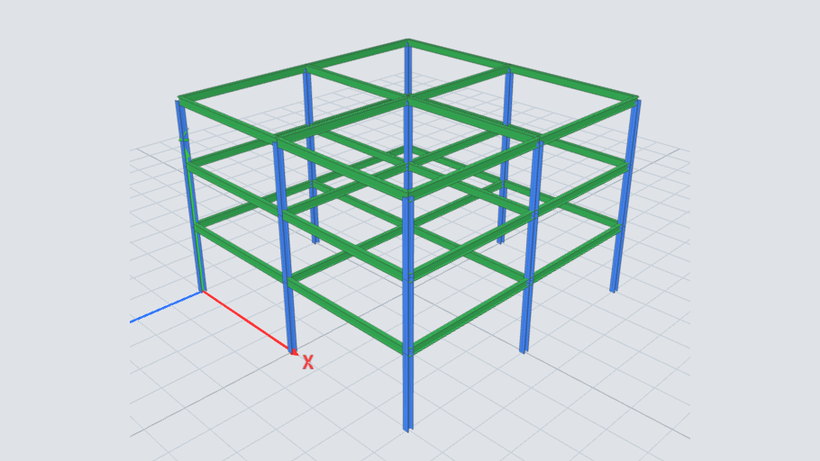

BIM 구조해석 자동화 과정을 직접 확인하세요. IFC·직접입력으로 모델을 만들고, KDS 하중과 OpenSeesPy 해석, 부재검토와 가정 사항을 한 흐름에서 보여줍니다.
종합 NG · 전체 63개 중 10개 NG
H-300×300 예제 부재강도 검토 · 최대 강도비 1.4933
사례 데이터 · 실제 결과는 입력 조건에 따라 달라집니다.
ONE CONNECTED WORKFLOW
입력에서 판단 근거까지
끊기지 않는 4단계
각 단계의 입력과 가정을 확인하고,
변형 및 누락된 조건을 숨기지 않습니다.
- 01
모델 입력
IFC 또는 직접입력지원 형식과 예제 범위 안에서 재료·절점·부재를 구성합니다.
- 02
하중 생성
KDS 기준 적용용도·지역·고정하중을 확인 가능한 조건으로 구성합니다.
- 03
구조해석
OpenSeesPy2D·3D 프레임 응답과 지배 결과를 계산합니다.
- 04
근거 출력
내보내기 지원OK/NG의 이유를 조합·가정·제한사항과 함께 제공합니다.
NG
기둥 #5 · H-300×300 · 1.4933
1.2924DL + 1.0LL + 1.0EQY + 0.3EQX + 0.2S
수직·수평하중 조합 검토왜 NG인가요?
지배 부재는 1층 기둥이며, 해당 단면의 축력–휨 상관강도가 기준 1.0을 초과합니다. 입력과 단면을 확인하고 재검토할 수 있습니다.
MEMBER CHECK
Demand / Capacity
C51.493
C41.198
B481.008
B491.008
TRACEABLE OUTPUT
결론만이 아니라
판단 근거까지
교차 비교
실제 프로그램과 비교 가능한 기준 모델·결과 지표를 함께 제공합니다.
확인 가능한 범위 보기 →평형 확인
해석의 지점반력과 전체 하중이 균형을 이루는지 확인할 수 있습니다.
예제 계산 직접 보기 →가정과 경고
기본값, 미확정 정보, 자동 변경을 결과와 함께 명시합니다.
적용 가능한 범위 보기 →APPLICATIONS
같은 해석 기반,
서로 다른 사용 장면
엔지니어링
반복 입력과 결과 정리를 줄이고, 검토가 필요한 조건에 집중합니다.
연구·공공
입력과 결과, 가정을 남긴 재현 가능한 해석 과정을 구성합니다.
교육·실습
보·프레임 해석을 실제 모델과 시각화된 결과로 함께 확인합니다.
SCOPE & LIMITS
할 수 있는 것과
아직 필요한 것
현재 시연 가능한 범위
- IFC·직접입력 기반 구조 모델
- 단순보·연속보·2D·3D 프레임 해석
- KDS 하중·층간변위 및 AISC 부재강도 검토
- 가정·경고를 포함한 결과 보고서
명시적으로 제한하는 범위
- RC·비정형·기초 설계는 제공하지 않음
- 모든 입력을 범용 변환·해석하는 체계는 아님
- 미확정 정보는 자동 확정하지 않음
- 중요 프로젝트는 전문가 교차검증 필요
BIM2Frame은 연구용이며 최종 안전을 대체하지 않습니다. 결과와 경고를 더 쉽게 확인하기 위한 연구 프로토타입입니다.
FREQUENTLY ASKED QUESTIONS
BIM 구조해석 자동화,
먼저 확인할 질문
검색으로 방문한 분이 기능의 범위와 한계를 데모를 열기 전에 판단할 수 있도록 정리했습니다.
IFC 파일만 올리면 모든 건물을 바로 구조해석할 수 있나요?
아닙니다. 현재는 지원하는 IFC 요소와 예제 범위 안에서 절점·부재·재료 정보를 구조 모델로 변환합니다. 해석에 필요한 정보가 없거나 모호하면 임의로 확정하지 않고 가정과 경고로 표시합니다.
KDS는 어떤 단계에 적용되나요?
용도·지역 등 입력 조건을 바탕으로 하중을 구성하고 KDS 층간변위를 검토합니다. 강재 부재강도 검토는 AISC 기준을 사용하며, 적용한 조건과 지배 결과를 함께 보여줍니다.
OpenSeesPy 구조해석 결과에서 무엇을 확인할 수 있나요?
2D·3D 보·프레임의 변위, 지점반력과 부재 응답을 확인하고, 하중조합별 지배 결과와 평형, 가정 및 경고를 결과 보고서에서 추적할 수 있습니다.
기존 구조설계 프로그램이나 전문가 검토를 대체하나요?
대체하지 않습니다. BIM2Frame은 입력부터 판단 근거까지의 연결을 연구하는 프로토타입입니다. 중요한 프로젝트와 최종 안전 판단에는 검증된 상용 도구 및 구조전문가의 교차검토가 필요합니다.
설치나 회원가입, 결제가 필요한가요?
공개 데모는 웹 브라우저에서 무료로 열 수 있고 회원가입이 필요하지 않습니다. 바로 확인할 수 있는 예제 모델도 제공합니다.
업무용 IFC나 비공개 자료를 올려도 되나요?
공개 연구 데모에는 기밀·개인정보·민감 정보가 포함된 파일을 업로드하지 마세요. 공개 가능한 예제나 식별 정보를 제거한 모델로 먼저 기능을 확인하는 것을 권장합니다.
LIVE RESEARCH DEMO
모델을 열고 실제 해석 흐름을
직접 확인하세요.
연구용 공개 데모 · 중요한 결과는 전문가 검토와 교차검증
